Гумова кругла плоска прокладка

Промислове застосування

Нафтохімічна промисловість: Труби, арматура, теплообмінники, реактори

Енергетика: Котли, парові турбіни, системи трубопроводів

Хімічна промисловість: Реактори, резервуари для зберігання, з'єднання труб

Фармацевтична промисловість: Сантехнічні трубопровідні системи

Обробка харчових продуктів: харчові{0}}з’єднання труб

Аерокосмічна: системи високо-температури, високого{1}}тиску

I. Огляд продукту

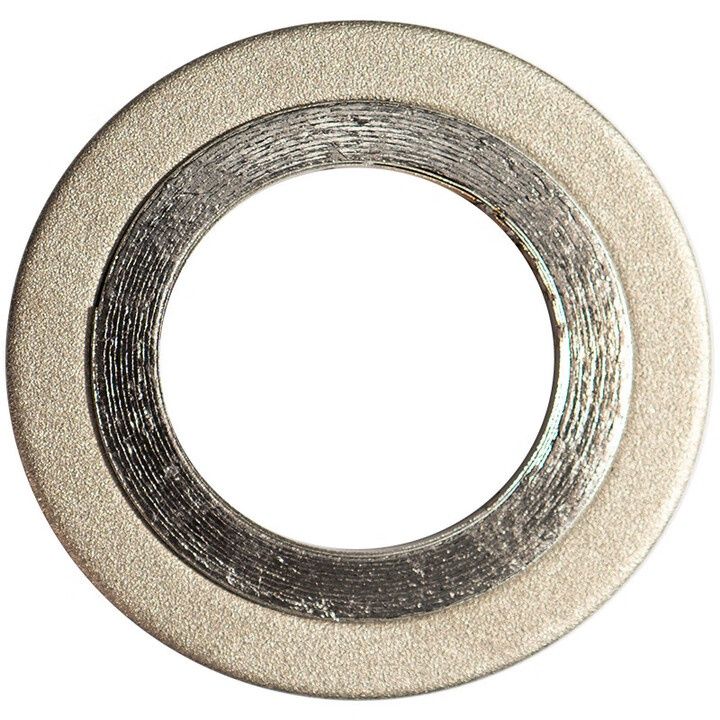

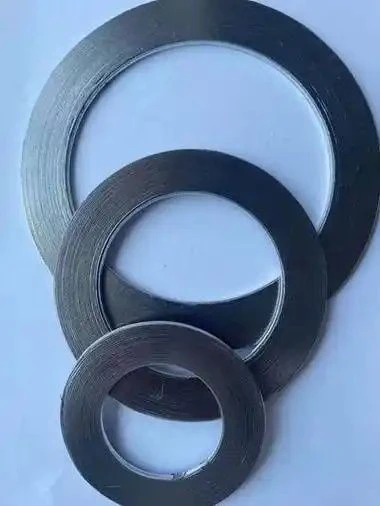

Спіральна прокладка (SWG) – це високо-ефективний напів-металевий ущільнювальний компонент, прецизійний-виготовлений шляхом поперемінного намотування V/W-металевих смужок і не-металевих наповнювачів. Металеві смуги (які діють як структурне посилення) і наповнювачі (забезпечують гнучкість ущільнення) точково -зварюються з обох кінців, щоб забезпечити цілісність конструкції, поєднуючи механічну міцність металу з еластичною герметизуючою здатністю не-металів.

Широко визнана як найуніверсальніша прокладка для промислового ущільнення, вона розроблена відповідно до високих температур, високого тиску та корозійних середовищ, що робить її незамінним вибором для критичних фланцевих з’єднань у глобальних промислових системах.

II. Основні переваги (чому варто вибрати наші спіральні прокладки)

1. Чудова герметизація та запобігання витоку

Поперемінна спіральна структура дозволяє прокладці рівномірно стискатися під дією крутного моменту болта, при цьому наповнювач потрапляє в мікро-зазори та дефекти на поверхнях фланців (нерівності до 0,1 мм), утворюючи щільне, непроникне ущільнення. Навіть за циклічних коливань температури/тиску він зберігає стабільну герметичність, ефективно запобігаючи витоку легкозаймистих, токсичних або корозійних середовищ-, що є критично важливим для безпеки та екологічності.

2. Виняткова стійкість до температури та тиску

Створено для роботи в екстремальних умовах: діапазон температур від -250 градусів до +1000 градусів (залежно від комбінації наповнювач/метал) і тиск до 450 бар (6527 psi). Підходить як для кріогенних систем (наприклад, трубопроводів СПГ), так і для високотемпературного обладнання (наприклад, парових труб котлів), перевершуючи традиційні плоскі прокладки в суворих 工况.

3. Висока еластичність і здатність до відновлення

The V/W-shaped metal strips act as "spring-like" reinforcements, providing excellent compressibility (15-30%) and recovery rate (>80%). Це дозволяє прокладці компенсувати деформацію фланця, спричинену тепловим розширенням, вібрацією або розслабленням болта, забезпечуючи довго-надійність ущільнення без частого обслуговування.

4. Широка хімічна сумісність

Завдяки наповнювачам і металевим матеріалам, які можна налаштувати, наші прокладки сумісні з більш ніж 95% промислових середовищ, включаючи вуглеводні, кислоти, луги, пару, розчинники та корозійні хімікати. Версії з PTFE-заповнювачем забезпечують універсальну хімічну стійкість, тоді як варіанти з-графітом{3}}заповнені перевершують роботу з вуглеводнями та парою-ідеально для різноманітних промислових потреб.

5. Довговічність і економічна-ефективність

Високоякісні металеві стрічки (304/316 як стандарт) і наповнювачі преміум-класу забезпечують чудову зносостійкість і корозійну стійкість, подовжуючи термін служби в 2-3 рази порівняно з неметалевими прокладками. Можливість повторного використання після правильного розбирання (з непошкодженою структурою), що зменшує частоту заміни та загальну вартість володіння.

6. Легке встановлення та універсальність

Прецизійно-виготовлені внутрішні/зовнішні кільця (для типів SO/SOI) забезпечують точне центрування під час встановлення, запобігаючи зміщенню прокладки або «видуванню-під високим тиском. Сумісність із усіма основними стандартами фланців (GB, ASME, DIN) і різноманітним промисловим обладнанням, що усуває потребу в спеціальному інструменті-, заощаджуючи час і витрати на робочу силу.

III. Типові галузі застосування

Нафта та газ/нафтохімія: трубопроводи, реактори, посудини під тиском, нафтопереробні заводи (вуглеводні, сира нафта, корозійні проміжні продукти)

Виробництво електроенергії/ядерна енергетика: парові труби котлів, теплообмінники, турбінні системи (пара високої температури/тиску)

Хімічна та фармацевтична промисловість: реактори, резервуари для зберігання, системи трубопроводів (кислоти, луги, розчинники; харчові-варіанти PTFE для фармацевтики)

Морські/морські: суднові двигуни, морські платформи, морські трубопроводи (стійкість до корозії в солоній воді)

ОВК та промислове обладнання: клапани, насоси, компресори, фланцеві з’єднання в загальному обладнанні

Ми дотримуємося системи управління якістю ISO 9001 і надаємо MTC (сертифікат випробування матеріалу) для кожної партії. Доступне налаштування для спеціальних носіїв, екстремальних температур або не-стандартних розмірів. Зв'яжіться з нами для отримання безкоштовних зразків і технічних консультацій!

Спіральна прокладка (SWG) - Технічні характеристики​

(Універсальний для зовнішньої торгівлі, сумісний із світовими промисловими стандартами)​

​

​

III. Технічні характеристики матеріалів

​

​

​

Основні характеристики

Чудова герметизація: щільне ущільнення для мікро-зазорів фланців; проти -протікання навіть за циклічної температури/тиску.

Екстремальний опір: температурний діапазон -250 градусів ~+1000 градусів, до 420 PN/клас тиску 2500; працює з корозійними середовищами.

Висока еластичність: стисливість 15-30%, швидкість відновлення більше або дорівнює 80%; компенсує деформацію фланця.

Широка сумісність: Підходить до фланців GB/ASME/DIN (RF/FF/MFM/TG); настроювані матеріали.

Довговічність та-економія: Багаторазовий, довгий термін служби; зменшує частоту обслуговування.

• Нафта і газ, нафтохімія:Трубопроводи, реактори, нафтопереробні заводи
• Виробництво електроенергії:Котли, паропроводи, турбіни
• Хімічна/фармацевтична промисловість:Резервуари для корозійних середовищ, трубопроводи
• Морський/офшорний:Суднові двигуни, морські платформи
• Промислове обладнання:Клапани, насоси, посудини під тиском

▼ Структура: металева стрічка V--подібної форми (304/316/Incoloy) + наповнювач (графіт/PTFE/слюда); Типи SO/SI/SOI/S для різноманітних фланців.

▼ Точність: Відповідає GB/T 4622, ASME B16.20; DN10-DN2000, PN2,5-PN420, стандартна товщина 3,2/4,5 мм.

▼ Якість: сертифікат ISO 9001; MTC надається на партію; 100% перевірка розмірів, перевірка на герметичність.

▼ Перевага: герметичне ущільнення, проти-вибуху,-стійкість до корозії; багаторазового використання, підходить для фланців RF/FF/MFM/TG.

Спіральна намотана прокладка - Особливості виробництва​

Точне виробництво: автоматичне намотування + технологія точкового-зварювання; строгий контроль натягу металевої стрічки/наповнювача.​

Контроль якості: сертифікат ISO 9001; MTC партії, перевірка розмірів і випробування на витік (100% проходження).​

Гарантія матеріалу: нержавіюча сталь преміум-класу 304/316, високо-графіт/PTFE; екологічний-та стійкий-до корозії.​

Потужність: добова продуктивність 10,000+ шт.; швидкий термін виконання (7-15 днів для стандартних замовлень); доступні індивідуальні розміри.​

Гарантійні зобов’язання після-продажу

1. Час відповіді: Швидка відповідь на вимоги клієнтів протягом 24 годин без затримок

2. Відсоток вирішення: 100%{2}}відсоток вирішення проблем для захисту прав та інтересів клієнтів​

3. Прозорий зв’язок: синхронізуйте хід обробки, щоб клієнти були в курсі кожного кроку

4. Довгострокова-співпраця: спеціалізовані-спеціалісти після-продажу для довгострокових-кооперованих клієнтів для визначення пріоритетів потреб.
